めっきＱ＆Ａ
なぜめっき後にベーキング処理が必要なのか？
答えを見る
応答:
めっき後のベーキング処理とは？
**めっき後のベーキング処理（Post-Plating Baking）**とは、電気めっき後に部品を一定温度で加熱し、めっき工程中に金属内部へ侵入した水素を放出させる熱処理です。
この処理は水素脆性除去ベーキング（Hydrogen Embrittlement Relief Baking）とも呼ばれ、特に高強度鋼部品では非常に重要な工程です。
めっき工程中に侵入した水素が材料内部に残留すると、**水素脆性（水素脆化）**を引き起こし、材料の靭性を低下させ、使用中の突然の破損や亀裂の原因となる可能性があります。
自動車、二輪車、航空宇宙、精密機械などの分野では、ベーキング処理は推奨事項ではなく、多くの場合、国際規格や顧客仕様によって要求される重要な工程となっています。
なぜめっき後にベーキング処理が必要なのか？
電気亜鉛めっき、電気ニッケルめっき、カドミウムめっき、あるいはめっき前の酸洗工程では、水素が金属内部へ侵入することがあります。
侵入した水素を速やかに除去しない場合、応力集中部に蓄積し、次のような問題を引き起こします。
- 材料の延性低下
- 微細な亀裂の発生
- 使用中の突然破断
- 製品寿命・信頼性の低下
特に注意すべき点は、水素脆性による破損はめっき直後ではなく、数時間後、数日後、場合によっては数週間後に発生することがあるという点です。
水素脆性（Hydrogen Embrittlement）とは？
水素脆性とは、水素が金属内部へ拡散・残留することで、材料本来の強度や靭性が低下し、脆くなる現象です。
水素脆性が発生した部品では、
- 塑性変形を伴わずに突然破断する
- ねじ部や応力集中部から亀裂が発生する
- 設計荷重より低い荷重で破損する
といった現象が発生する可能性があります。
そのため、高強度鋼部品において最も注意すべき破損メカニズムの一つとされています。
ベーキング処理が必要な部品
すべてのめっき製品にベーキング処理が必要というわけではありません。
一般的に対象となる部品は次のとおりです。
- 高力ボルト
- ナット
- ねじ
- ピン
- ばね
- 歯車（ギヤ）
- シャフト
- 高荷重機械部品
一般的には、硬さ約39 HRC以上、または引張強さ約1,000 MPa以上の高強度鋼部品について、顧客仕様や国際規格に基づきベーキング処理が要求されます。
ベーキング処理の方法
めっき完了後、製品を加熱炉へ搬入し、所定の温度・時間で保持します。
代表的な条件は以下のとおりです。
| 項目 | 一般的な条件 |
|---|
| 温度 | 190～230℃ |
| 保持時間 | 2～24時間 |
| 処理開始 | めっき終了後できるだけ早く（通常1～4時間以内） |
実際の条件は以下によって決まります。
ベーキング処理はめっき品質に影響するのか？
適切な条件で実施されたベーキング処理は、
にほとんど影響を与えません。
一方で、
- 製品信頼性の向上
- 遅れ破壊リスクの低減
- 国際規格への適合
といった大きなメリットがあります。
ベーキング処理に関連する主な国際規格
ベーキング処理に関係する代表的な規格には次のものがあります。
- ASTM B633（鉄鋼部品用電気亜鉛めっき）
- ASTM B850（水素脆性低減のための後処理ガイド）
- ISO 4042（締結部品の電気めっき）
- ISO 9588（水素脆性低減のための後処理）
また、Toyota、Honda、Nissan、Ford、General Motorsなど、多くの自動車メーカーでも独自のベーキング処理基準が定められています。
ベーキング処理効果を左右するポイント
十分な水素除去効果を得るためには、以下の管理が重要です。
- めっき終了からベーキング開始までの時間
- 炉内温度管理
- 保持時間
- 炉内温度の均一性
- 処理記録・トレーサビリティ
適切な工程管理により、水素を材料内部から十分に放出させることができます。
ベーキング処理が不要な場合
一般的には以下の場合、ベーキング処理は不要とされます。
- 低強度鋼部品
- 応力が小さい部品
- 水素吸収リスクが低い表面処理（多くの用途における**無電解ニッケルめっき（Electroless Nickel Plating）**など）
ただし、実際に必要かどうかは、母材、機械的特性、顧客要求、適用規格を総合的に判断して決定する必要があります。
まとめ
めっき後のベーキング処理は、高強度鋼部品に発生する水素脆性を防止するために欠かせない重要な工程です。
適切なタイミングで、適切な温度・時間によりベーキングを実施することで、製品の耐久性・安全性・信頼性を大きく向上させることができます。
精密機械、自動車、産業機械向け部品を製造する企業にとって、ベーキング処理は単なる後工程ではなく、国際品質基準を満たし、長期的な製品性能を保証するための重要な品質管理プロセスです。
電気亜鉛めっきとは？種類はいくつある？
答えを見る
応答:
電気亜鉛めっきとは？
**電気亜鉛めっき（Electro Zinc Plating / Zinc Electroplating）**とは、電気分解を利用して鉄鋼部品の表面に亜鉛皮膜を形成する表面処理技術です。
形成された亜鉛皮膜は、鉄や鋼材を腐食や酸化から保護する「犠牲防食層」として機能し、製品の耐久性を向上させます。
電気亜鉛めっきは、優れた防錆性能、優れた外観品質、そしてコストパフォーマンスの高さから、現在最も広く採用されている表面処理の一つです。
主な適用分野は以下のとおりです。
- 自動車部品
- 二輪車部品
- 精密機械部品
- 電気・電子部品
- 家電製品
- 建築資材
- 産業機械
電気亜鉛めっきの仕組み
電気亜鉛めっきは、亜鉛イオンを含む電解液の中で行われます。
直流電流を流すことで、
- めっき対象部品は陰極（Cathode）
- 亜鉛電極は陽極（Anode）
となり、電解液中の**亜鉛イオン（Zn²⁺）**が部品表面へ析出して均一な亜鉛皮膜を形成します。
めっき後には、耐食性をさらに向上させるため、通常**クロメート処理（Passivation / Chromate Conversion Coating）**が施されます。

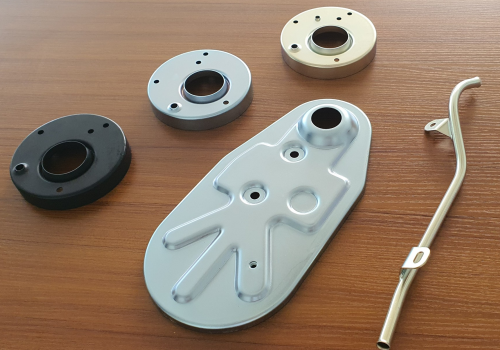

電気亜鉛めっきにはどのような種類がありますか？
後処理（クロメート処理）の違いにより、代表的に以下の種類があります。

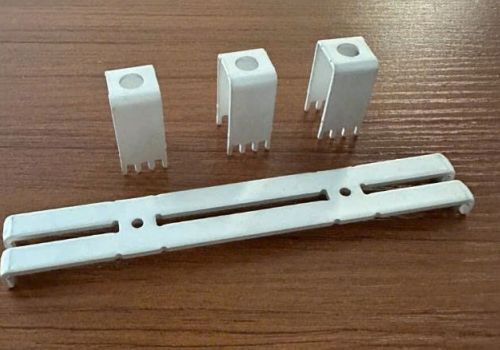

1. 白色（青白色）亜鉛めっき
特徴
- 青白色の美しい外観
- 最も一般的な仕様
- コストパフォーマンスに優れる
- 幅広い用途に対応
主な用途
2. 黄色亜鉛めっき
特徴
- 黄色の虹色外観
- 白色クロメートより高い耐食性
- 自動車業界で広く採用
主な用途
3. 黒色亜鉛めっき
特徴
- 均一な黒色外観
- 高い意匠性
- 防錆性能とデザイン性を両立
- トップコートとの組み合わせで耐食性向上
主な用途
4. トップコート付き亜鉛めっき
高い耐食性能が要求される製品では、トップコートを追加するケースが増えています。
トップコートには次のような効果があります。
- 塩水噴霧試験時間の向上
- 組立時の摩擦係数の安定化
- めっき皮膜寿命の向上
- 白錆・赤錆の発生を抑制
各種電気亜鉛めっきの比較
| 種類 | 外観 | 耐食性 | 主な用途 |
|---|
| 白色亜鉛めっき | 青白色 | 良好 | 一般機械部品 |
| 黄色亜鉛めっき | 黄色 | 非常に良い | 自動車・二輪車部品 |
| 黒色亜鉛めっき | 黒色 | 良好 | 外観重視部品 |
| トップコート付き | 各種 | 非常に高い | 過酷な使用環境 |
電気亜鉛めっきのメリット
電気亜鉛めっきには以下のようなメリットがあります。
- 優れた防錆性能
- コストが比較的低い
- 美しい外観
- 大量生産に適している
- 複雑形状にも対応可能
- クロメート処理やトップコートとの組み合わせが容易
電気亜鉛めっきの注意点
一方で、次のような点にも注意が必要です。
- 溶融亜鉛めっきより膜厚が薄い
- 強い腐食環境では追加の保護処理が必要
- 高強度鋼では**水素脆性除去ベーキング（Hydrogen Embrittlement Relief Baking）**が推奨される
電気亜鉛めっきと溶融亜鉛めっきの違い
| 項目 | 電気亜鉛めっき | 溶融亜鉛めっき |
| 処理方法 | 電気分解 | 溶融亜鉛への浸漬 |
| 膜厚 | 約5〜25μm | 約40〜100μm以上 |
| 外観 | 滑らかで美しい | やや粗い |
| 寸法精度 | 高い | 若干変化する場合がある |
| 耐食性 | 良好 | 非常に高い |
| 主な用途 | 精密機械部品 | 建築・鋼構造物 |
主な適用規格
電気亜鉛めっきでは、以下の国際規格がよく採用されています。
- ASTM B633
- ISO 2081
- JIS H8610
- ASTM B117（塩水噴霧試験）
- ISO 9227（塩水噴霧試験）
適用規格は、顧客要求、輸出先、使用環境に応じて選定されます。
主な用途
電気亜鉛めっきは以下のような製品に広く使用されています。
- ボルト・ナット・ねじ
- 自動車部品
- 二輪車部品
- 電気・電子部品
- プレス加工部品
- ブラケット
- 家具金具
- 産業機械部品
- 精密機械部品
まとめ
電気亜鉛めっきは、優れた防錆性能、美しい外観、コストパフォーマンスを兼ね備えた代表的な表面処理技術です。
用途や使用環境に応じて、白色亜鉛めっき、黄色亜鉛めっき、黒色亜鉛めっき、さらにトップコートを組み合わせることで、最適な耐食性能を実現できます。
適切なめっき仕様と国際規格を選択することは、製品の品質向上、耐久性の向上、そしてお客様の要求を満たすために重要なポイントとなります。
応答:
ASTM B633とは？
ASTM B633は、ASTM Internationalが制定した国際規格であり、鉄鋼材料に施す**電気亜鉛めっき（Electrodeposited Zinc Coating）**の技術要件を規定しています。
この規格の目的は、金属部品の耐食性を向上させ、製品寿命を延ばすとともに、めっき品質の均一性を確保することです。
ASTM B633は、以下のような産業分野で広く採用されています。
- 自動車部品
- 二輪車部品
- 電気・電子機器
- 精密機械部品
- 産業機械
- 日本・米国・欧州向け輸出製品
現在では、多くの製造業において、表面処理メーカーを選定する際の重要な品質基準の一つとなっています。
ASTM B633の目的
ASTM B633に基づく電気亜鉛めっきには、次のような役割があります。
- 鉄鋼部品の腐食・酸化を防止する
- 製品の耐久性・寿命を向上させる
- 外観品質を向上させる
- 塗装や追加表面処理の下地として機能する
- 顧客の品質要求および技術仕様を満たす
適用対象材料
ASTM B633は主に以下の材料に適用されます。
一方、以下の材料には通常適用されません。
- アルミニウム
- 銅および銅合金
- ステンレス鋼（通常は別の表面処理規格が適用されます）
めっき膜厚区分
ASTM B633では、使用環境に応じて複数の膜厚区分が規定されています。
| サービス条件 | 最小膜厚 |
|---|
| SC1 | 5 μm |
| SC2 | 8 μm |
| SC3 | 13 μm |
| SC4 | 25 μm |
SC1（5 μm）
屋内など腐食環境が比較的穏やかな用途に適しています。
SC2（8 μm）
一般的な機械部品や工業製品で最も多く採用されています。
SC3（13 μm）
屋外や高い耐食性が求められる環境に適しています。
SC4（25 μm）
過酷な使用環境や長寿命が要求される部品向けです。
クロメート処理（化成処理）
亜鉛めっき後には、耐食性をさらに向上させるために**クロメート処理（化成処理）**が施されます。
代表的な種類は以下のとおりです。
クリア（青白色）クロメート
- 青白色の外観
- 最も一般的に使用される
- 幅広い用途に対応
黄色クロメート
黒色クロメート
- 黒色外観
- 耐食性と意匠性の両方が求められる製品に適している
さらに、高い耐食性能が必要な場合には、**トップコート（Top Coat）やシーラー（Sealer）**を追加することで、防錆性能を向上させることができます。
塩水噴霧試験（Salt Spray Test）
ASTM B633では、耐食性能を評価する重要な試験として塩水噴霧試験が採用されています。
試験は通常、
に基づいて実施されます。
耐食性能は以下の要素によって左右されます。
- めっき膜厚
- クロメート処理の種類
- トップコート・シーラーの有無
実際には、製品用途に応じて48時間から240時間以上の耐食性能が要求されるケースも少なくありません。
水素脆性除去ベーキング
高強度鋼では、電気めっき工程中に水素が材料内部へ侵入し、**水素脆性（Hydrogen Embrittlement）**が発生する可能性があります。
そのためASTM B633では、高硬度部品についてめっき後の水素脆性除去ベーキングを推奨しています。
特に以下の製品では重要です。
適切なベーキング処理により、遅れ破壊のリスクを低減し、製品の信頼性を向上させることができます。
ASTM B633とRoHS対応
現在のASTM B633では、環境規制であるRoHSおよびREACHへの対応のため、**三価クロメート（Cr³⁺）**が広く採用されています。
従来の**六価クロム（Cr⁶⁺）**と比較して、三価クロメートは環境負荷が低く、安全性にも優れています。
ASTM B633を指定すべきケース
次のような製品にはASTM B633の適用が推奨されます。
- 鉄鋼または鋳鉄製部品
- 防錆性能が必要な製品
- 海外輸出向け製品
- 自動車・二輪車・電子機器・精密機械部品
- 高い品質管理が求められる部品
まとめ
ASTM B633は、鉄鋼および鋳鉄部品に対する電気亜鉛めっきの代表的な国際規格であり、めっき膜厚、後処理、耐食性能および品質管理について明確な基準を定めています。
ASTM B633を正しく理解することで、用途に適した表面処理を選定できるだけでなく、製品の耐久性向上や国際市場で求められる品質要求への対応にもつながります。
MFZn8-③.H1.CFとは何ですか
答えを見る
応答:
M – 電気めっき
F - 原材料は銅(Fe)
Zn - 亜鉛（電気亜鉛めっき）
8-膜厚：8 µm以上
3 – 材料：レベル3
H1- 脱水素処理
CF-白色
応答:
M - めっき
A：材質はアルミニウムまたはアルミニウム合金（Al）
Ni：2～8μm ― 電気ニッケルめっき、めっき膜厚：2～8μm
応答:
M - めっき
B - 材料は銅 及び銅合金(Brass)
Ni5 - 電気ニッケルめっき、めっき膜厚：5μm以上
MBSn (6±2μm) とは何ですか
答えを見る
応答:
M - めっき
B - 材料は銅 及び銅合金
Sn (6±2μm) - すずめっき、膜厚 (6±2μm)
応答:
M - めっき
A - 材料はアルミニウム（Al）
Sn(3~7) - すずめっき, 膜厚は3~7μm
Ep-Fe/Zn5B/CM2 Cr3+とは？
答えを見る
応答:
Ep – 電気
Fe – 材料は鉄
Zn5 – 亜鉛めっき、 膜厚：5μｍ 以上
CM2 - 有色クロメート
Cr3+ - 三価クロメート
ヤマハのめっき規格におけるMFZn8-③.KFとは何ですか？
答えを見る
応答:
ヤマハのめっき規格における記号MFZn8-③.KFは下記の意味を表示します。
M - 電気めっき
F - 原材料は鋼（Fe）
Zn - 亜鉛（電気亜鉛めっき）
8- 膜厚： 8μm以上
3 - 材質：レベル 3
KF - ブラック
めっき記号Ep-Cu/Ni1.Sn3とは何ですか？
答えを見る
応答:
記号 Ep-Cu/Ni1.Sn3 はニッケルー錫の 2 層めっきです。詳細な意味は下記の通りです。
Ep - 電気めっき
Cu - 原料は銅（Cu）です
Ni 1 - ニッケルめっき、膜厚：1µm以上
Sn 3 - 錫めっき、膜厚：3μm以上
応答:
記号 MFZn1S の意味は下記の通りです。
M - 電気メッキ
F - 原材料は鋼（Fe）
Zn - 亜鉛（電気亜鉛メッキ）
1S - 白色、膜厚： 5μm以上
JISの新規格における無電解ニッケルめっきの記号は何ですか？
答えを見る
応答:
よく図面上に記載されてる記号：Elp-Fe/Ni(90)-P5はJISの新規格における下記の意味を表示します。
Elp：無電解めっき（無電解めっき）の記号
Fe: メッキが必要な製品材料
Ni(90)：めっき層中のニッケル含有量が90%であることを示します
P：リン（無電解ニッケルめっきの場合、めっき層には主成分がニッケルの他にリンも含まれます）
5: 最小膜厚、測定単位はマイクロメートル (μm)
